Tarkkuusakseli

Tarkkuusakseli

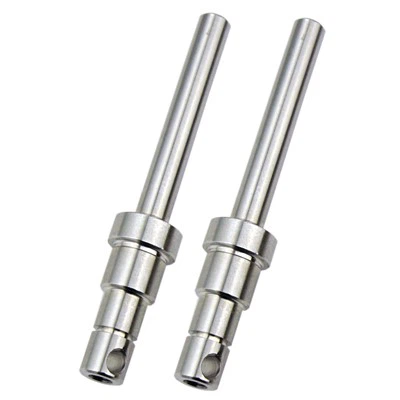

Tarkkuuskäyttöakseli on kriittinen mekaaninen komponentti, jota käytetään vääntömomentin, pyörimisen ja tehon siirtämiseen korkealla tarkkuudella ja minimaalisen tärinän avulla koneen tai järjestelmän eri osien välillä. Siinä on korkea ulottuvuuden tarkkuus, erinomainen pintapinta ja tiukka toleranssit luotettavan suorituskyvyn varmistamiseksi vaativissa operatiivisissa olosuhteissa.
Tarkkuuskäyttöakselit valmistetaan tyypillisesti erittäin lujasta materiaalista, kuten hiiliterästä, ruostumattomasta teräksestä (esim. SUS304, SUS316, SUS440C), seosteräksen, titaani- tai mukautettujen materiaalien sovelluksesta riippuen. Lämpökäsittelyä ja pintakäsittelyjä (esim. Kova kromi pinnoitus tai nitriding) käytetään usein suorituskykyominaisuuksien parantamiseksi.

Korkea ulottuvuuden tarkkuus (esim. Halkaisijatoleranssi ± 0. 003 mm)
Erinomainen suoruus (esim. Alle tai yhtä suuri kuin 0. 01 mm/100 mm)
Parempi pinnan karheus (esim. Ra {{0}}. 2–0,4 μm)
Korkea vääntölujuus ja väsymiskestävyys
Korroosionkestävyys (varsinkin kun käytetään ruostumattomia tai pintakäsitellyt materiaalit)
Mukautettavat päät (esim. Ketjut, Keynat, asunnot, silmät)

Tarkkuusakselia käytetään laajasti toimialoilla, jotka vaativat tarkkaa voimansiirtoa ja vakaa mekaaninen suorituskyky. Yleisiä sovelluksia ovat:
A. Teollisuusautomaatio ja robotiikka
Servomoottorivetojärjestelmät
Lineaariset toimilaitteet
Yhteistyörobotit (kobotit)
Vaihdelaatikko- ja kytkentäjärjestelmät
B. Autoteollisuus ja ilmailutila
Siirtojärjestelmät
Ohjauskomponentit
Lentokoneiden ohjausjärjestelmät
Sähköajoneuvojen voimansiirrot
C. lääkinnälliset laitteet
Kirurgiset robotit
Kuvantamislaitteet (CT/MRI -liikejärjestelmät)
Laboratorioautomaatio
D. CNC -koneet ja työkalut
CNC -kara
Konekeskuksen lähetykset
Syöttöakselin akselit
E. Kuluttaja- ja kotielektroniikka
Sähkötyökalut
Pienet laitemoottorit
Tulostin/Plotterin käyttömekanismit

Vaihe 1: Materiaalin valinta

Perustuu voimaan, kovuuteen, korroosionkestävyyteen ja sovellustarpeisiin.
Yleiset materiaalit: SUS304, SUS316, S45C, 40CR, Titanium -seokset jne.

Vaihe 2: Tarkkuus kääntö ja CNC -koneistus

Korkean tarkkuuden CNC-sorvi- tai Star Swiss -tyyppisiä koneita käytetään akselin muokkaamiseen tarkkojen eritelmien mukaisesti.

Vaihe 3: Keskimmäisen hionta / lieriömäinen hionta

Tiukan toleranssien ja pinnan viimeistelyn saavuttamiseksi.

Halkaisijan toleranssi: ± 0. 003 mm

Pyöreys: vähemmän tai yhtä suuri kuin 0. 002 mm

Vaihe 4: Lämpökäsittely (valinnainen)

Induktion kovettuminen, sammutus ja karkaisu, nitriding
Parantaa kulumiskestävyyttä, vääntövoimaa ja elinikäistä.

Vaihe 5: Pintakäsittely (valinnainen)

Kova kromi pinnoitus, musta oksidi, nikkelipinnoitus, passivointi
Parantaa korroosionkestävyyttä, pinnan kovuutta tai estetiikkaa.

Vaihe 6: Mukautettu päätytö

Ketjut, liput, urat, napauta reikiä, litteitä osia piirustuksen tai vaatimuksen mukaan.

Vaihe 7: Laadun tarkastus

Täysin ulottuvuuden tarkastus (CMM, mikrometrit, karheuden testaajat)

Samankeskisyys, runo ja kovuustestaus

Valinnainen: Dynaaminen tasapainotus, jos vaaditaan nopeaa kiertoa

Reliabe ja vakaa vääntömomentinsiirto

Pitkän käyttöikä heikkoltaan ylläpidolla

Räätälöityjä ratkaisuja tiettyihin sovelluksiin

ISO 9001- -yhteensopiva valmistus täydellisellä jäljitettävyydellä
